Scegli il codice che ti interessa per visualizzare i dati tecnici.
Dati tecnici
| Potenza nominale [kW] |
92 (46+46) |
| Coppia nominale [Nm] (S1) |
550 |
| Coppia picco [Nm] (S2-60s) |
860 |
| Tensione DC-Link [V] |
120 |
| Corrente nominale [A] |
852 (426+426) |
| Velocità nominale [rpm] |
1600 |
| Velocità massima meccanica [rpm] |
3200 |
| Costante di F.e.m. di fase [mV/rpm] |
25,4 |
| Costante di coppia [Nm/A] |
0,6 |
| Frequenza nominale [Hz] |
160 |
| Numero poli |
12 |
| Tipo di motore |

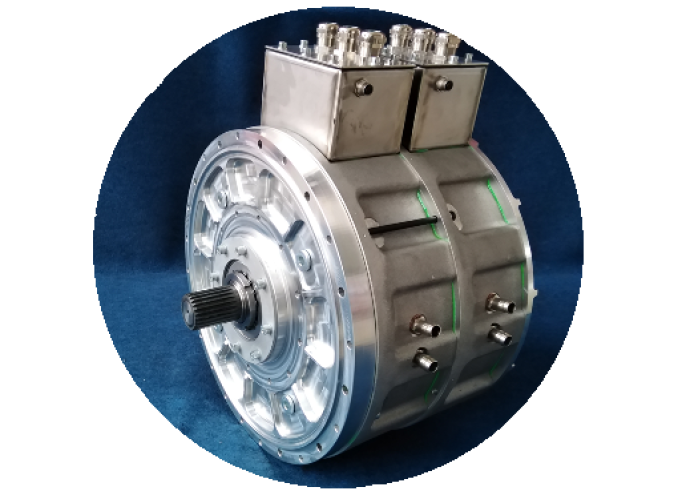

Sincrono isotropo a magneti permanenti, a fem sinusoidale |
| Raffreddamento |
A liquido, Tmax = 40°C - 10 l/min - Tmax = 60°C (con derating) |
| Flangiatura di attacco |
standard SAE3 |
| Lunghezza [mm] |
293 |
| Lunghezza con sensore [mm] |
371 |
| Diametro [mm] |
450 |
| Peso [kg] |
166 |
Dati tecnici
| Potenza nominale [kW] |
56 (28+28) |
| Coppia nominale [Nm] (S1) |
336 |
| Coppia picco [Nm] (S2-60s) |
860 |
| Tensione DC-Link [V] |
120 |
| Corrente nominale [A] |
556 (278+278) |
| Velocità nominale [rpm] |
2200 |
| Velocità massima meccanica [rpm] |
3200 |
| Costante di F.e.m. di fase [mV/rpm] |
25,4 |
| Costante di coppia [Nm/A] |
0.6 |
| Frequenza nominale [Hz] |
160 |
| Numero poli |
12 |
| Tipo di motore |
Sincrono isotropo a magneti permanenti, a fem sinusoidale |
| Raffreddamento |
Aria, con due ventole per stadio |
| Flangiatura di attacco |
standard SAE3 |
| Lunghezza [mm] |
293 |
| Lunghezza con sensore [mm] |
371 |
| Diametro [mm] |
450 |
| Peso [kg] |
175 |
